  1. Binder 란?
  2. Binder 동작 원리 - 통신 준비
Table of Contents

앱을 사용하다 보면, 갤러리에서 프로필 사진을 고르거나 카메라로 사진을 찍는 경우가 있다. 사용자 입장에서는 마치 하나의 앱에서 모든 일이 자연스럽게 처리되는 것처럼 보인다. 하지만 실제로는 ‘갤러리’를 담당하는 앱과 ‘카메라’를 담당하는 앱이 서로 다른 프로세스에서 독립적으로 실행되고 있다.

그렇다면 안드로이드는 어떻게 독립된 앱들을 하나로 이어주는걸까? 이것을 가능하게 해주는 것이 바로 안드로이드의 핵심 IPC 메커니즘인 Binder 이다. 이번 포스팅에서는 Binder IPC 가 어떤 역할을 하고, 왜 필요한지 그 개념을 차근차근 살펴본다.

안드로이드와 Linux

Binder를 이해하려면, 먼저 안드로이드가 어떤 기반 위에서 동작하는지 알아야 한다.

Android 플랫폼 구조|479x719

[안드로이드 공식 문서](https://developer.android.com/guide/platform?hl=ko)

안드로이드는 시스템의 기반으로 Linux 커널을 채택했다. 이는 Linux 가 하드웨어 이식이 용이하며, 메모리 관리나 보안 같은 핵심 시스템 서비스가 이미 잘 갖추어져 있기 때문이다.

Linux 에서 특히 주목해야 할 특징은 프로세스 격리(Process isolation) 다. 각 프로세스는 독립된 메모리 공간에서 실행되어 다른 프로세스의 영향을 전혀 받지 않는다. 덕분에 하나의 앱에 문제가 발생해도 시스템 전체의 안정성을 유지할 수 있다.

하지만 언제나 트레이드오프는 있는 법이다. 안정성과 보안을 확보한 대신, 프로세스들이 서로 완전히 분리되어 있어 협력이 필요한 경우 별도의 통신 메커니즘이 필요했다.

IPC 통신

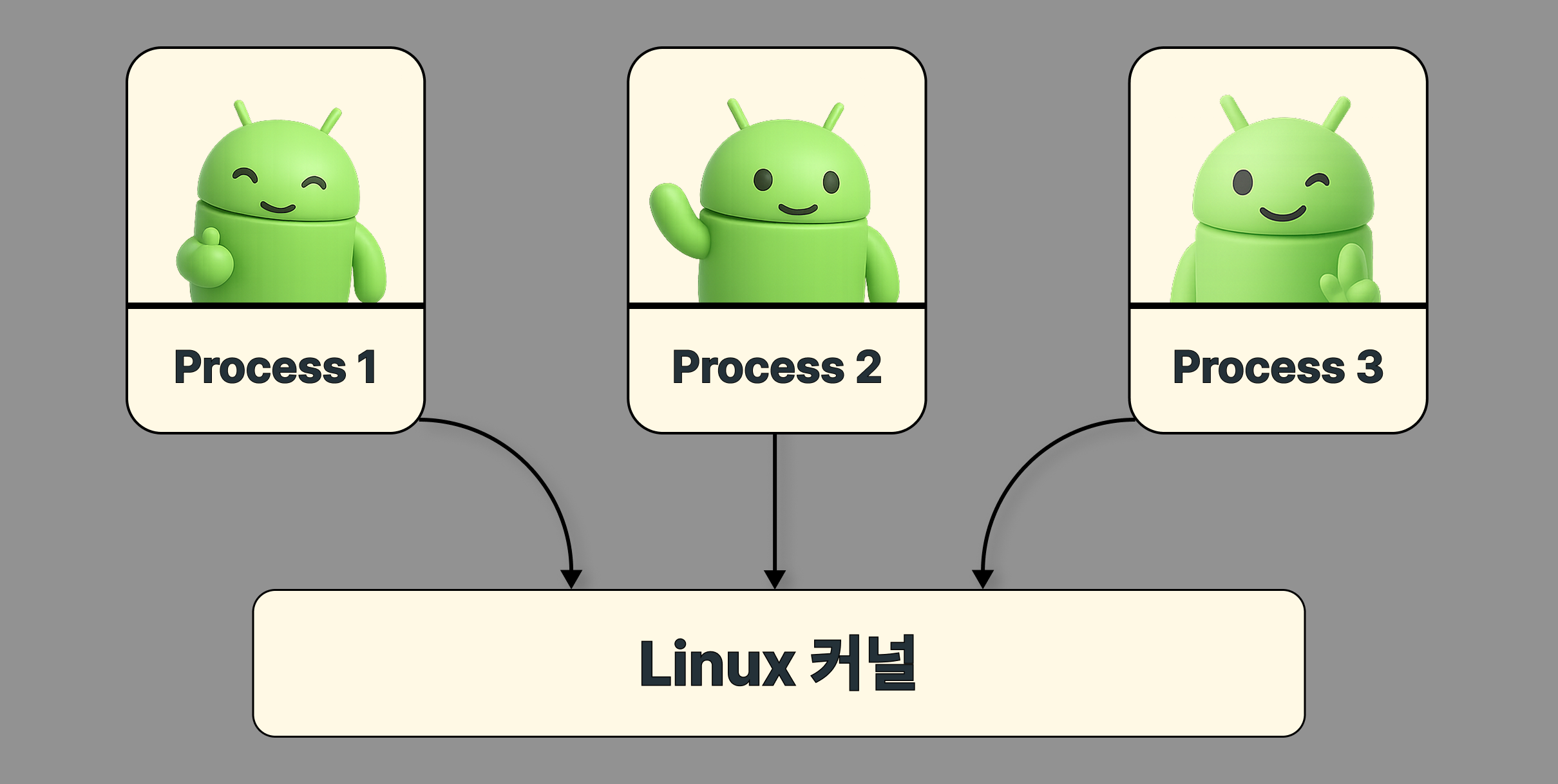

Android Linux IPC

그래서 Linux 는 프로세스간 통신을 위해 특별한 통신 메커니즘을 지원하는데, 이것이 바로 IPC 이다.

IPC 는 위 이미지와 같이 커널을 중간 매개체로 삼아 프로세스끼리 통신하는 방식으로, 전통적 IPC 기법에는 공유 메모리, 파이프, 메시지 큐 등이 있다. 해당 기법들은 실제로 데이터베이스 시스템이나 웹 서버, 게임 등에서 널리 활용되고 있다.

하지만 안드로이드는 전통적인 IPC를 사용하지 않음을 다음과 같이 명시하였다.

“Android does not support System V IPCs, i.e. the facilities provided by the following standard Posix headers: <sys/sem.h>, <sys/shm.h>, <sys/msg.h>, <sys/ipc.h>”

안드로이드는 왜 전통적 IPC 의 사용을 거부했을까?

안드로이드 환경에서는 앱이 예기치 않게 종료되거나, 시스템에 의해 강제 종료되는 경우가 빈번하다. 하지만 전통 IPC 방식을 사용할 경우 프로세스가 살아있는지 실시간으로 추적할 수 없고, 이로 인해 메모리 누수가 발생할 수 있다.

또한 안드로이드는 앱마다 필요한 권한이 모두 다른데, 전통 IPC 방식을 사용한다면 통신을 할 때마다 대상 프로세스가 필요한 권한을 가지고 있는지 개발자가 모두 일일이 검증해야만 한다.

이러한 문제들로 인해 안드로이드는 새로운 IPC 메커니즘을 개발하기 시작했다.

Binder

그리고 개발의 결과물이 바로 Binder 이다.

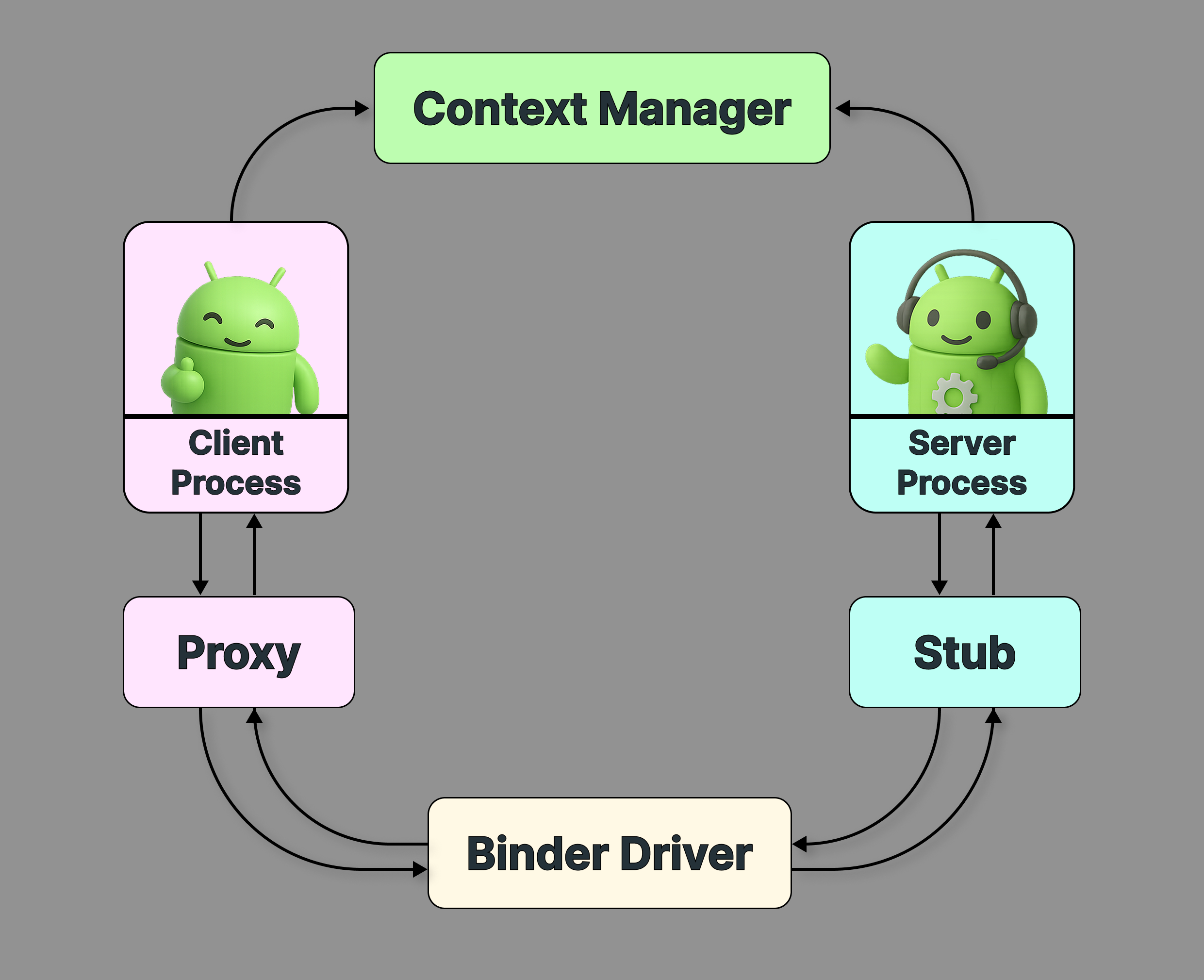

Binder IPC_2

Binder 는 커널 내부의 Binder Driver 를 매개체로 하여 프로세스 간 통신을 지원하는 메커니즘으로, 안드로이드에서 발생하는 거의 모든 IPC 통신은 Binder 를 통해 이루어진다.

동작 방식은 간단하다. 서비스를 제공할 서버 프로세스가 Binder Driver 에 자신을 등록하면, 서비스가 필요한 클라이언트 프로세스가 Binder Driver 를 통해 해당 서비스를 요청하는 구조다. 모든 프로세스는 필요에 따라 서버나 클라이언트 역할을 할 수 있다.

Binder 의 가장 큰 특징은 클라이언트 프로세스의 생명 주기를 실시간으로 추적하고, 동시에 요청을 보낸 클라이언트 프로세스가 적절한 권한을 가지고 있는지 확인할 수 있다는 점이다. 덕분에 불필요한 메모리 점유를 빠르게 해제할 수 있고, 권한이 없는 접근을 차단하여 보안을 강화할 수 있다.

또한 Binder 는 IPC 과정에서 발생할 수 있는 복잡한 스레드 전환이나 동기화 문제를 내부적으로 모두 처리한다. 개발자는 서비스가 필요한 경우 복잡하게 생각할 것없이 그저 서비스를 호출하기만 하면 된다. 즉, Binder 는 개발 편의성까지 향상시킨다.

그렇다면 Binder 는 이러한 특징들을 어떤 방식으로 구현하고 있는걸까? 지도 앱을 만든다고 가정하고, 구현 방식에 대해 쉽게 이해해보자.

Death Notification

앞서 언급했듯 Binder 를 사용하면 메모리 부족, 크래시, 강제 종료 등으로 앱이 갑자기 종료된 경우 이를 즉각적으로 감지하여 효율적으로 메모리를 관리할 수 있다.

지도 앱 내에서 현재 사용자의 위치를 지속적으로 출력해야 한다고 가정해보자. 구현을 위해 다음과 같이 LocationManager 에게 주기적으로 현재 위치를 반환할 것을 요청한다.

val locationManager = getSystemService(LOCATION_SERVICE) as LocationManager
locationManager.requestLocationUpdates(
    LocationManager.GPS_PROVIDER,
    1000L,
    1f
) { location ->
    val (latitude, longitude) = location.latitude to location.longitude
}

그런데, 갑자기 앱에서 어떠한 이유로 인해 크래쉬가 발생했다. 이 상황에서 LocationManager 가 죽은 앱에게 위치를 지속적으로 전송하면, 메모리 누수가 발생할 것이다.

이를 방지하기 위해 안드로이드는 Death Recipient 를 사용한다. 직역하자면 ‘죽음 수신자’ 라는 뜻으로, LocationManager 의 requestLocationUpdates 를 호출하는 순간부터 동작한다. 실제 LocationManagerService 의 구현 코드는 다음과 같다.

private Receiver getReceiverLocked(
    ILocationListener listener,
    // . . .
) {
    IBinder binder = listener.asBinder();
    Receiver receiver = mReceivers.get(binder);

    // . . .

    receiver = new Receiver(listener);

    // Death Recipient 등록
    receiver.getListener().asBinder().linkToDeath(receiver, 0);

    // . . .

    return receiver;
}

// 앱 종료 감지 시 호출
@Override
public void binderDied() {
    removeUpdatesLocked(this);
}

// 클라이언트 프로세스와의 링크 제거 및 Death Recipient 해제
private void removeUpdatesLocked(Receiver recevier) {
	if (mReceivers.remove(receiver.mKey) != null && receiver.isListener()) {
		receiver.getListener().asBinder().unlinkToDeath(receiver, 0);
	}
}

코드를 보면 알 수 있듯이 동작 방식은 의외로 매우 간단하다.

  1. requestLocationUpdates 호출 시 위치 탐지 시 데이터를 전송할 Recevier 를 등록하고, linkToDeath 를 통해 앱 종료 관찰을 시작한다.
  2. 앱 종료 시 binderDied 메소드가 호출되고, 내부에서 removeUpdateLocked 를 호출한다.
  3. Recevier 를 제거하고, unlinkDeath 를 호출하여 관찰을 종료한다.

이 과정을 통해 안드로이드는 메모리 누수를 방지한다. 물론, 개발자는 이 과정에 전혀 관여하지 않는다. 그저 시스템 서비스에게 요청을 보낼 뿐이다.

권한 검사

Binder 는 통신이 발생할 때마다 클라이언트의 PID, UID 정보를 서버 프로세스에게 전달한다. 해당 정보를 활용하여 서버 프로세스는 클라이언트 프로세스가 필요한 권한을 가지고 있는지 검사한다.

여기서 한 가지 의문인 점은, Binder 가 클라이언트의 정보를 서버에 전달한다는 것이다. 클라이언트가 직접 서버에 전달하는 것이 더 간단해보이는데, 왜 굳이 Binder 가 대신 전달하는 것일까?

이는 보안과 관련되어 있다. 만약 클라이언트가 자신의 정보를 직접 전달한다면, 이를 조작하여 서버 프로세스를 속일 수 있다. 권한을 예로 들면 실제로는 위치 권한을 가지고 있지 않더라도 권한이 있다고 조작을 할 수 있는 것이다.

Binder 는 이러한 보안 위협을 원천 봉쇄한다. 프로세스 간 통신이 발생하는 순간, 커널에서 직접 PID, UID 를 조회하여 서버에 전달한다. 이때는 클라이언트가 개입할 수 있는 방법이 없으므로, 정보를 조작하는 것이 불가능하다.

이후 서비스는 신뢰할 수 있는 PID, UID 를 활용하여 클라이언트가 누구인지 파악한 후 해당 클라이언트가 작업을 호출할 권한이 있는지 판단한다.

실제 구현 흐름은 다음과 같다.

@Override
public void requestLocationUpdates(LocationRequest request, ILocationListener listener,
        PendingIntent intent, String packageName) {
    int allowedResolutionLevel = getCallerAllowedResolutionLevel();
    checkResolutionLevelIsSufficientForProviderUse(allowResolutionLevel);

    // ~ 위치 요청
}

requestLocationUpdates 호출 시, 자체적으로 getCallerAllowedResolutionLevel 메소드를 호출한다. 함수명을 직역하면 ‘호출자의 허용된 해상도 레벨 획득’ 이라는 뜻인데, 이는 안드로이드 위치 권한과 관련이 있다.

image-17

안드로이드의 위치 권한은 세 단계로 나눠진다.

  1. 위치 요청 권한이 완전히 없는 경우 (NONE)
  2. 네트워크 기반으로 대략적으로 위치를 요청할 수 있는 경우 (COARSE)
  3. 네트워크, GPS를 기반으로 정밀하게 위치 정보를 요청할 수 있는 경우 (FINE)

즉, getCallerAllowedResolutionLevel 는 클라이언트 프로세스가 어떤 권한까지 허용했느냐에 따라 0~2 중 하나의 숫자를 반환한다.

private int getCallerAllowedResolutionLevel() {
    return getAllowedResolutionLevel(Binder.getCallingPid(), Binder.getCallingUid());
}

실제 구현은 위와 같이 구성되어 있다. 여기서 중요한 것은, 앞서 언급했듯 Binder 를 통해 조작이 불가능한 PID, UID 를 받아온다는 점이다.

private int getAllowedResolutionLevel(int pid, int uid) {
    // ACCESS_FINE_LOCATION 권한 확인
    if (mContext.checkPermission(android.Manifest.permission.ACCESS_FINE_LOCATION,
            pid, uid) == PackageManager.PERMISSION_GRANTED) {
        return RESOLUTION_LEVEL_FINE;    // 정밀한 위치 (네트워크 + GPS)
    }
    // ACCESS_COARSE_LOCATION 권한 확인
    else if (mContext.checkPermission(android.Manifest.permission.ACCESS_COARSE_LOCATION,
            pid, uid) == PackageManager.PERMISSION_GRANTED) {
        return RESOLUTION_LEVEL_COARSE;  // 대략적 위치 (네트워크)
    }
    // 권한 없음
    else {
        return RESOLUTION_LEVEL_NONE;
    }
}

getCallerAllowedResolutionLevel 가 호출하는 getAllowedResolutionLevel 에서 실제로 PackageManager 를 통해 클라이언트 프로세스가 어떤 위치 권한을 가지고 있는지 확인하고 권한 레벨을 리턴한다.

이후 checkResolutionLevelIsSufficientForProviderUse 메소드를 통해 클라이언트 프로세스의 권한 레벨이 실제 위치 요청에 필요한 권한 레벨에 도달했는지 검사한다. 예를 들어 클라이언트 프로세스가 정밀한 위치의 추적을 요구하였으나 실제 가지고 있는 권한은 COARSE 레벨이라면, 즉시 SecurityException 을 throw 하는 방식이다.

이러한 방식으로 모든 시스템 서비스들은 Binder 가 제공하는 신뢰성 있는 정보를 활용하여 클라이언트 프로세스가 필요한 권한을 가지고 있는지 모두 검사한다. 권한이 없다면 즉시 SecurityException 을 발생시켜 시스템 보안을 보장한다.

Thread migration model

다시 돌아가, 실시간으로 위치 정보를 사용하기 위해 구현했던 로직을 살펴보자.

val locationManager = getSystemService(LOCATION_SERVICE) as LocationManager
locationManager.requestLocationUpdates(
    LocationManager.GPS_PROVIDER,
    1000L,
    1f
) { location ->
    val (latitude, longitude) = location.latitude to location.longitude
}

코드를 처음 봤을 땐 다른 코드와 동일하게 현재 스레드, 즉 UI 스레드에서 작업이 실행될 것으로 보인다. 하지만 UI 스레드에서 그대로 시스템 서비스를 호출하던 중 UI 스레드에 문제가 발생하면 어떻게 될까? 시스템 기능을 실행하던 스레드 자체가 사라졌으니, 이를 관리하는 안드로이드 시스템 자체에 문제가 발생할 수 있다.

이런 문제를 방지하기 위해, Binder 는 서비스 호출 시 자동으로 스레드를 전환한다. 위 예제에서getSystemService, requestLocationUpdates 를 호출하면, 실제 작업은 다른 스레드에서 수행되는 것이다.

실제 동작은 다음과 같은 흐름으로 진행된다.

  1. 함수 호출 시 UI 스레드는 즉시 블락된다.
  2. 호출한 함수는 Binder 에서 관리하는 스레드에서 계속 실행된다.
  3. 실행이 완료되면 결과를 현재 UI 스레드로 반환한다.
  4. UI 스레드의 블락 상태 역시 해제된다.

Binder 는 스레드 전환뿐 아니라 데이터 직렬화, 권한 검증 등 복잡한 IPC 과정을 모두 자동으로 처리한다. 만약 개발자가 이 모든 과정을 직접 구현해야 했다면 엄청난 양의 코드와 복잡한 오류 처리가 필요했을 것이다.

Binder 는 이러한 복잡성을 완전히 숨겨 개발자가 로컬 함수를 호출하는 것처럼 간단하게 시스템 서비스를 사용할 수 있도록 돕는다.

제한사항

하지만 Binder 에도 제한사항은 존재한다.

가장 큰 제한사항은 통신 대상 데이터의 사이즈를 1MB로 제한하는 것이다. 만약 데이터 사이즈가 1MB를 넘어갈 경우, Intent 와 Bundle 을 다루며 많이 목격했을 TransactionTooLargeException 이 발생한다.

왜 1MB까지만 지원하는지에 대해서는 여러 문서를 찾아보았는데, 일단 안드로이드 측에서 공식적으로 내놓은 입장은 없는 것으로 보인다. 2014년 구글 이슈 트래커 에서도 이미 최대 사이즈의 증가를 요청했으나 공식적인 답변은 등록되지 않았다.

개인적으로 추측해보면 시스템 안정성과 보안이 주된 이유로 보인다. 한 클라이언트 프로세스에서 의도적으로 큰 데이터를 보낼 경우 안드로이드 자체에 큰 부하가 걸려 시스템이 마비될 것으로 보이는데, 아마도 이를 방지하기 위한 것으로 생각된다.

크기 제한 외에도 타입 제한이 존재한다. Binder 를 활용하여 통신하는 경우 아래에 있는 타입들만을 활용해야 한다.

  • null
  • 자바 기본 타입 (int, long, char, boolean 등)
  • 배열
  • String
  • CharSequence
  • List, Map
  • java.io.Serializable
  • java.io.FileDescriptor
  • Bundle

이는 Binder 통신을 위해 특수하게 제작된 Parcel 이 지원하는 타입과 동일하다. Parcel 을 활용하여 Binder 통신을 진행할 경우, 메모리 효율성과 통신 속도의 향상을 기대할 수 있다.

지금까지 Binder 가 탄생한 이유와 핵심 특징들을 살펴보았다. 공부를 하면서 느낀건 Binder 가 여태까지 당연하게 사용했던 모든 기능에 관여하고 있었다는 점이었다.

사용자로서는 카메라에 접근하여 사진을 찍었던 것, 개발자로서는 Intent 를 통해 데이터를 전달했던 것, 모두 Binder 가 있었기에 가능한 동작들이었다. 어떤 문서에서는 "Binder 가 곧 안드로이드다." 라는 표현을 썼었는데, 공부를 해보니 이 표현에 십분 공감하게 됐다.

다음 포스팅에서는 실제 통신 발생 시에 Binder 가 어떻게 동작하는지 깊이 있게 탐구해보도록 한다.
