Binder 동작 원리 - 통신 준비

지난 포스팅에서는 Binder 가 왜 등장했는지, 어떤 특징이 있는지 알아봤다. 이 과정에서 Binder 가 안드로이드 시스템에서 핵심 역할을 수행한다는 사실도 알 수 있었다.

이제 더 나아가, 이번 포스팅을 시작으로 Binder 가 내부에서 어떻게 동작하는지 상세히 알아볼 것이다. 우선 전체적인 동작 흐름을 가볍게 훑어보고, 본격적인 통신에 앞서 선행되어야 하는 준비 과정을 다이어그램과 함께 상세히 살펴보자.

전체 동작 흐름

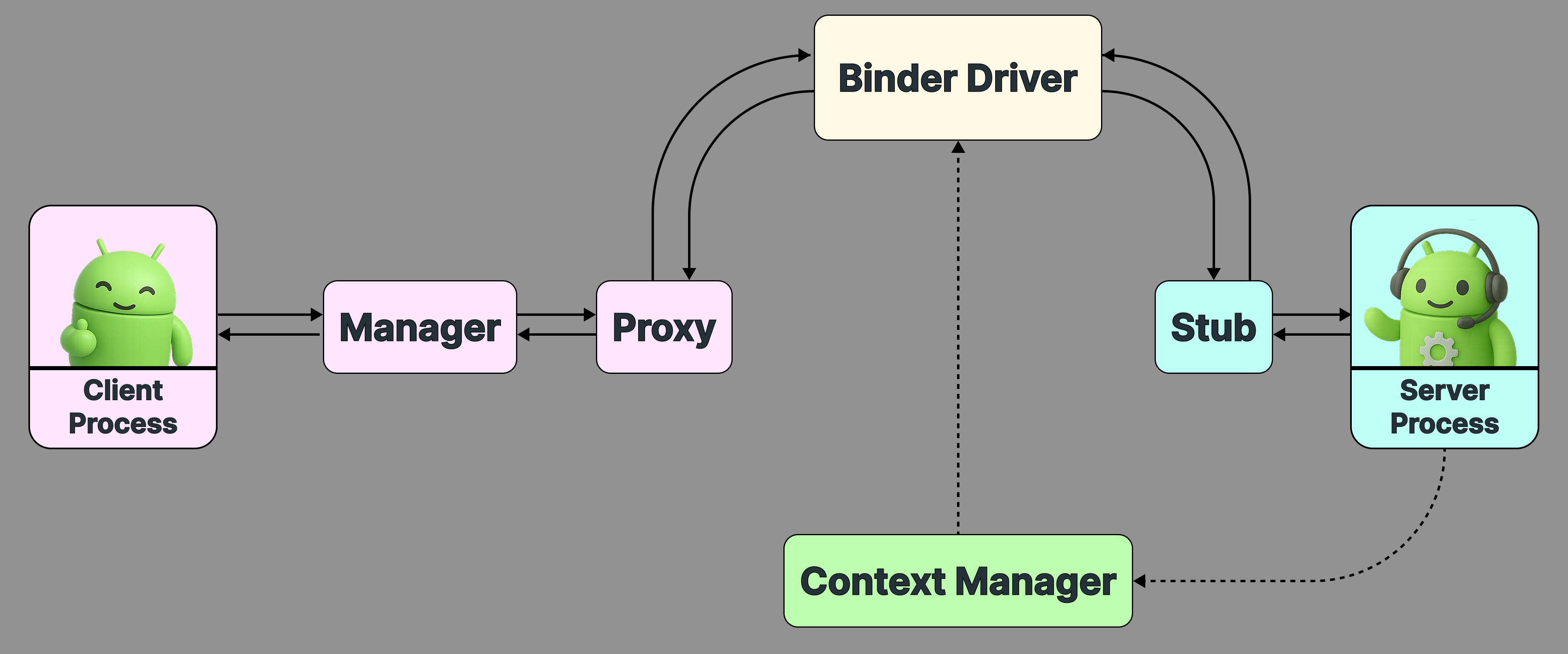

위 이미지는 Binder 통신 과정에서 발생하는 흐름을 시각적으로 표현한 것이다. 처음엔 생소한 용어들이 많아 복잡해 보일 수 있지만, 단계별로 개념을 알아가다 보면 자연스럽게 이해할 수 있을 것이다.

우선 클라이언트 프로세스부터 서버 프로세스까지 이어진 실선 화살표를 보면, 지금은 복잡한 용어를 모르더라도 대략적인 흐름은 짐작할 수 있을 것이다.

하지만 서버 프로세스, Context Manager, Binder Driver 를 잇는 화살표가 점선으로 되어있는 부분에서 고개를 갸우뚱할 수 있다. 이 점선 영역이 바로 통신에 앞서 수행되어야 하는 서비스 등록 및 준비 과정을 나타낸다. 이 점선으로 표시된 흐름을 따라가며 준비 단계에 대해 상세히 파헤쳐보자.

준비 단계

1. Binder Driver 실행

지난 포스팅에서 살펴본 것처럼, 안드로이드는 시스템의 기반으로 Linux 를 채택하고 있으며 Linux 는 프로세스 격리라는 특징을 갖고 있다. 따라서 하나의 프로세스는 다른 프로세스의 연산을 직접 호출할 수 없고, 이를 중개해 줄 매개체가 필요하다.

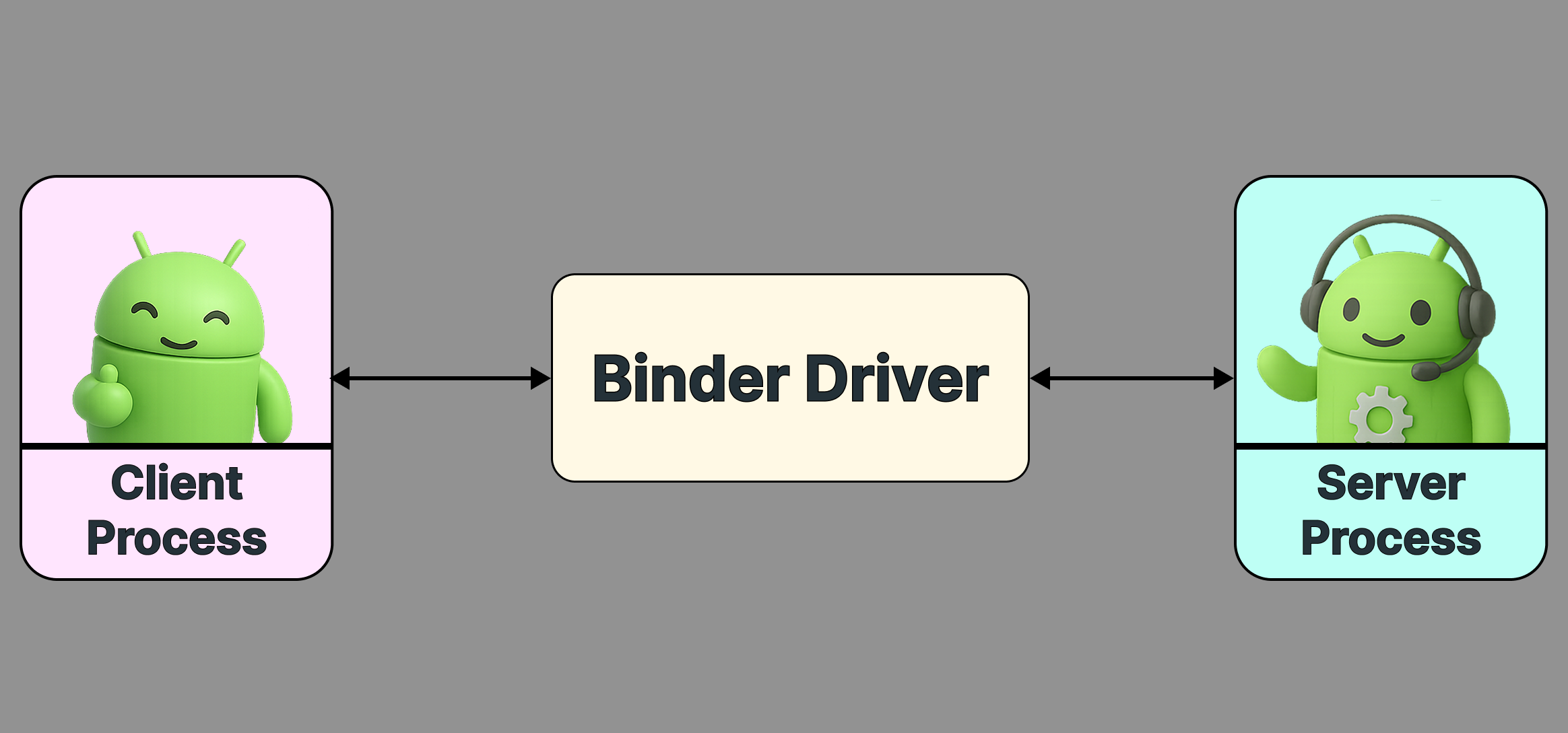

안드로이드에서는 Binder Driver 가 이 역할을 한다. Binder Driver 는 시스템에 등록된 모든 프로세스와 상호작용한다. 클라이언트 프로세스 요청을 서버 프로세스에 전달하고, 서버 프로세스가 보낸 결과를 다시 클라이언트 프로세스에 건네준다.

즉, Binder Driver 는 격리된 프로세스 사이를 이어주는 다리로, 안드로이드 시스템이 부팅될 때 가장 처음으로 실행되는 구성 요소 중 하나다.

2. Context Manager 등록

Binder Driver 가 생성되자마자 찾아오는 손님이 있다. 바로 Context Manager 다.

// servicemanager.main.cpp
int main(int argc, char** argv) {
	// . . .

	// Context Manager (Service Manager) 프로세스 생성
	sp<ProcessState> ps = ProcessState::initWithDriver(driver);

	// . . .

	// 해당 프로세스를 Context Manager로 지정해 달라고 Binder Driver에 요청
	ps->becomeContextManager()
}

Context Manager 는 생성과 동시에 Binder Driver 에 자신을 시스템 관리자로 지정해 달라고 요청한다.

// binder.c
static int binder_ioctl_set_ctx_mgr(
	struct file *filp,
	struct flat_binder_object *fbo
)  {
	struct binder_proc *proc = filp->private_data;
	struct binder_context *context = proc->context;
	struct binder_node *new_node;

    new_node = binder_new_node(proc, fbo);

    // Context Manager로 지정
    context->binder_context_mgr_node = new_node;

    return 0;
}

Binder Driver 는 요청을 받아 해당 프로세스를 시스템 유일 Context Manager 로 등록한다. 이렇게 등록한 Context Manager 는 시스템이 종료될 때까지 새로운 서버 프로세스들의 등록 요청을 받는다.

등록 요청을 받으면, 해당 프로세스에 접근할 수 있는 handle 을 내부에 저장한다. 저장한 handle 은 클라이언트 프로세스가 연산을 요청할 때 알맞은 서버 프로세스로 연결하는 역할을 한다. 이 내용은 바로 다음 장인 [3. 서버 프로세스 등록] 에서 자세히 다룬다.

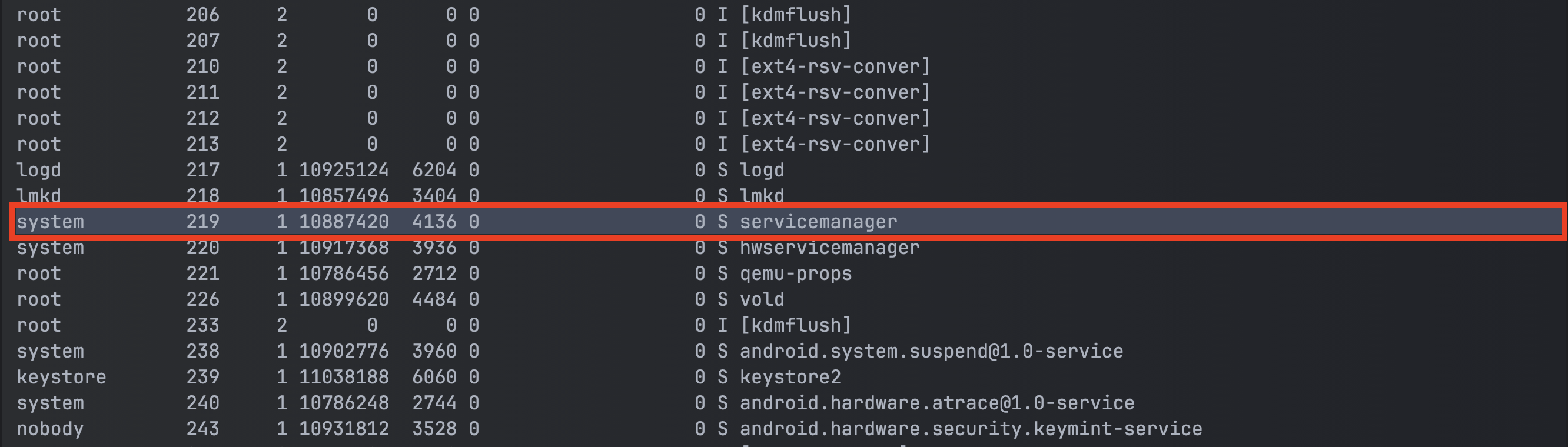

Context Manager 는 Service Manager 라고도 부른다. adb shell ps 명령어를 입력하면 아래와 같이 시스템 내에서 Service Manager 라는 이름으로 활성화된 것을 볼 수 있다.

3. 서버 프로세스 등록

Context Manager 가 등록되면, 서버 프로세스는 Context Manager 에 자신을 등록해 달라고 요청한다. 등록을 마친 서버 프로세스는 언제든 Binder 통신에 참여할 수 있다.

등록 요청 시점은 서버 프로세스마다 다르다. ActivityManagerService 나 LocationManagerService 처럼 많이 쓰는 시스템 프로세스는 안드로이드 시스템이 켜지는 순간 Context Manager 에 등록을 요청한다.

서버 프로세스 등록 흐름은 다음 그림과 같다.

이 그림을 바탕으로 서버 프로세스 등록 흐름을 명확하게 이해해보자.

먼저 서버 프로세스가 addService 를 호출하여 자신을 Context Manager 에 등록해 달라고 요청한다. 이때 바로 Context Manager 로 데이터가 넘어가지 않고, Binder Driver 가 중간에서 여러 작업을 처리한다.

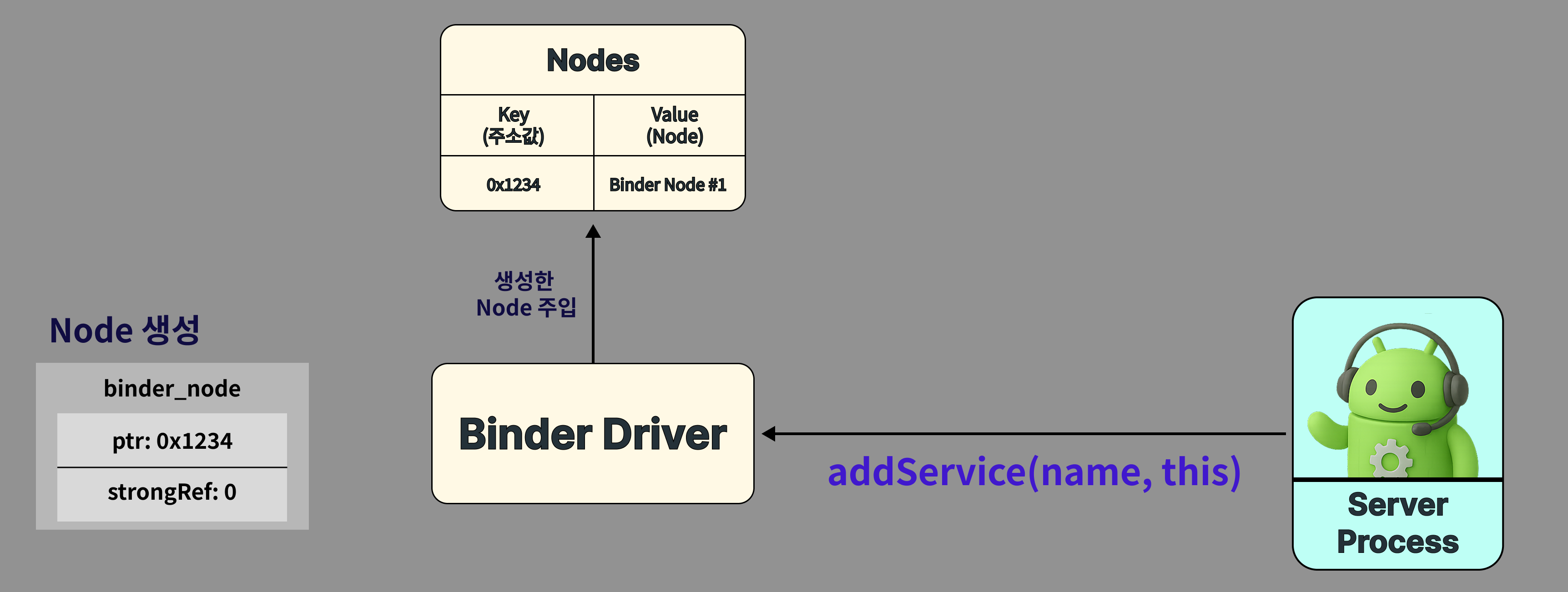

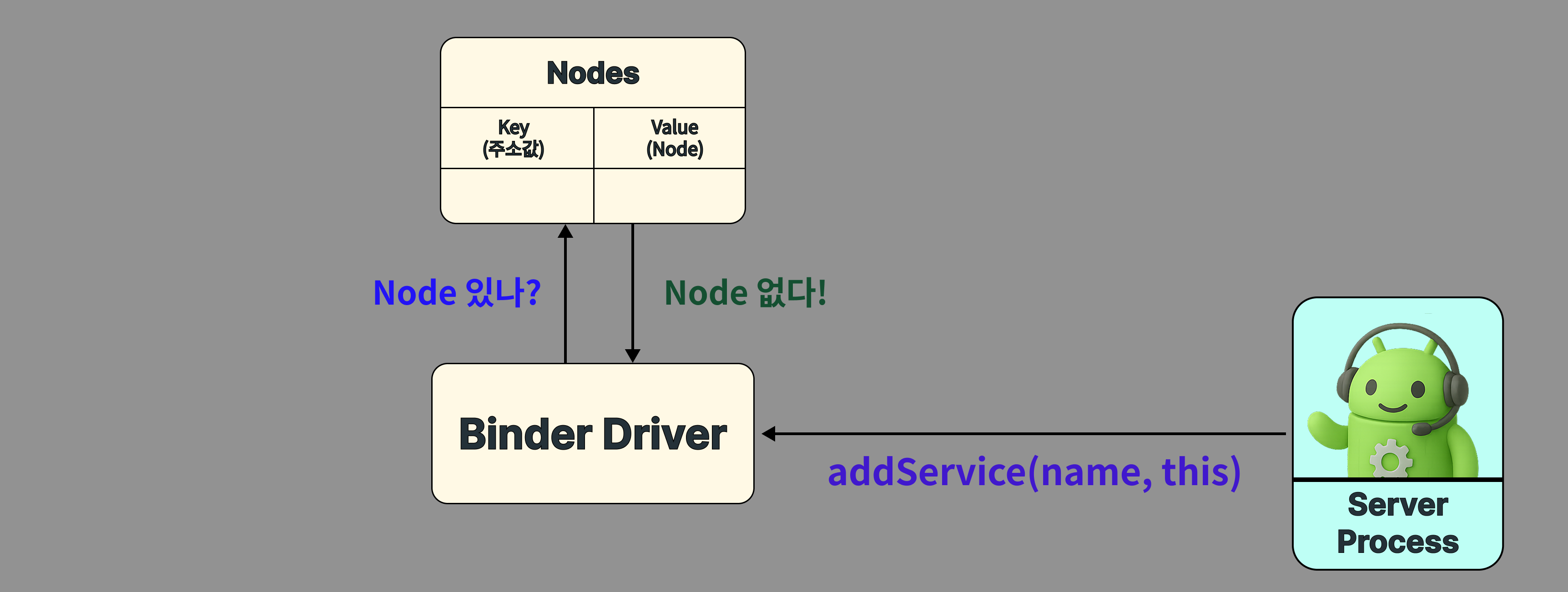

먼저, Binder Driver 로 서버 프로세스 이름과 참조를 넘긴다. Binder Driver 는 해당 서버 프로세스 Node 가 등록됐는지 먼저 확인한다. 최초로 등록하는 상황이므로 Node 를 새롭게 생성한다.

그렇다면 Node 는 무엇일까?

Node 는 Binder Driver 가 서버 프로세스가 무엇인지 식별하고, 관리하기 위해 생성하는 일종의 참조 모델이다. Binder Driver 내부에서 단일 인스턴스로 관리되고, Node 를 참조하는 클라이언트 프로세스가 하나라도 남아있다면 제거되지 않고 그대로 유지된다.

Node 내부에는 여러 데이터가 담겨있지만, 핵심 데이터는 다음 두 가지이다.

1. 서버 프로세스의 메모리 주소

이전 포스팅에서 언급했듯 IPC 통신 규약에 의해 프로세스는 다른 프로세스를 직접적으로 호출할 수 없다. 따라서 Binder Driver 는 서버 프로세스의 메모리 주소를 Node 에 기록해 두었다가, 클라이언트 프로세스의 요청이 왔을 때 메모리 주소를 통해 서버 프로세스에게 요청을 전달한다.

2. 참조 카운트

현재 이 Node를 얼마나 많은 클라이언트 프로세스가 사용하고 있는지 나타내는 값으로, 참조 카운트가 0이 되면 Binder Driver 는 해당 Node 를 제거한다.

이 때 Binder Driver 는 서버 프로세스에게 자신을 참조하던 클라이언트들이 모두 사라졌음을 알리고, 서버 프로세스는 이 신호를 바탕으로 점유하던 리소스를 모두 해제한다.

결과적으로 생성된 Node 는 Binder Driver 가 관리하는 Node Map 에 저장된다.

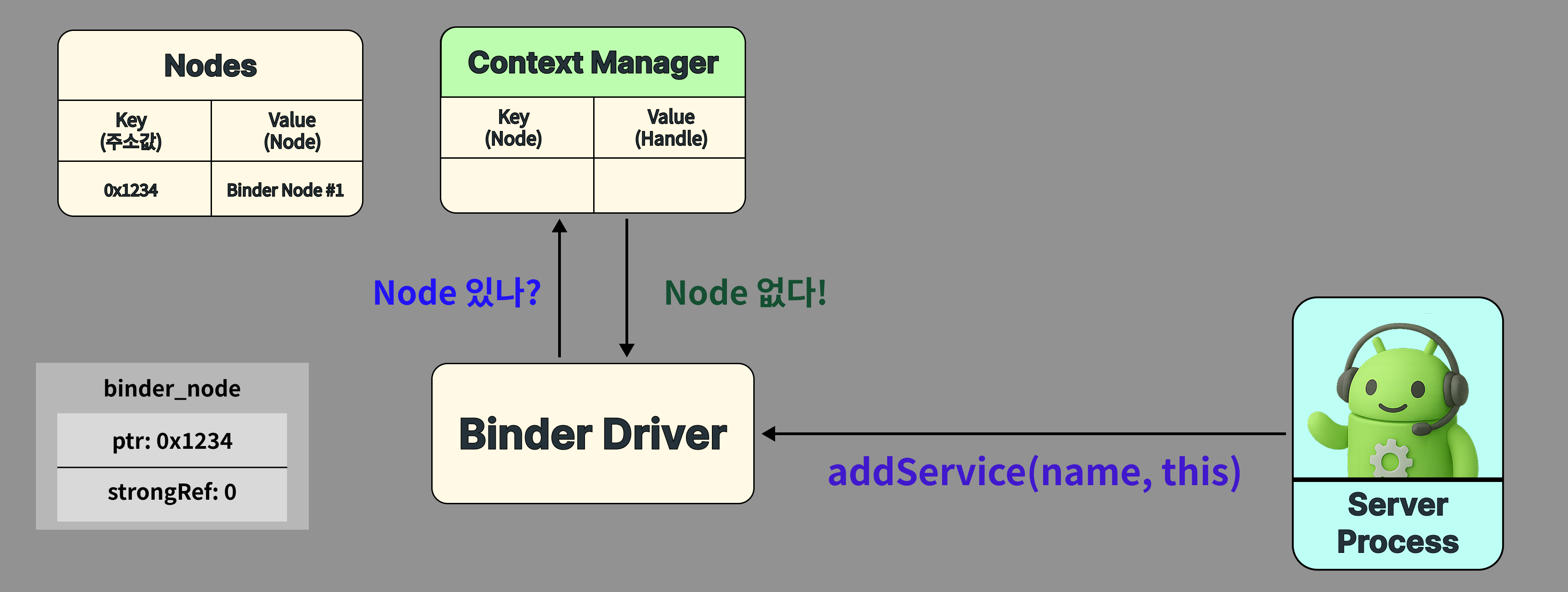

다음으로 서버 프로세스를 저장할 Context Manager 가 해당 Node 를 사용한 이력이 있는지 확인한다.

사용한 적이 있던 Node 라면 생성 당시 할당한 handle 을 그대로 사용하고, 전적이 없었다면 새로운 handle 을 할당한다.

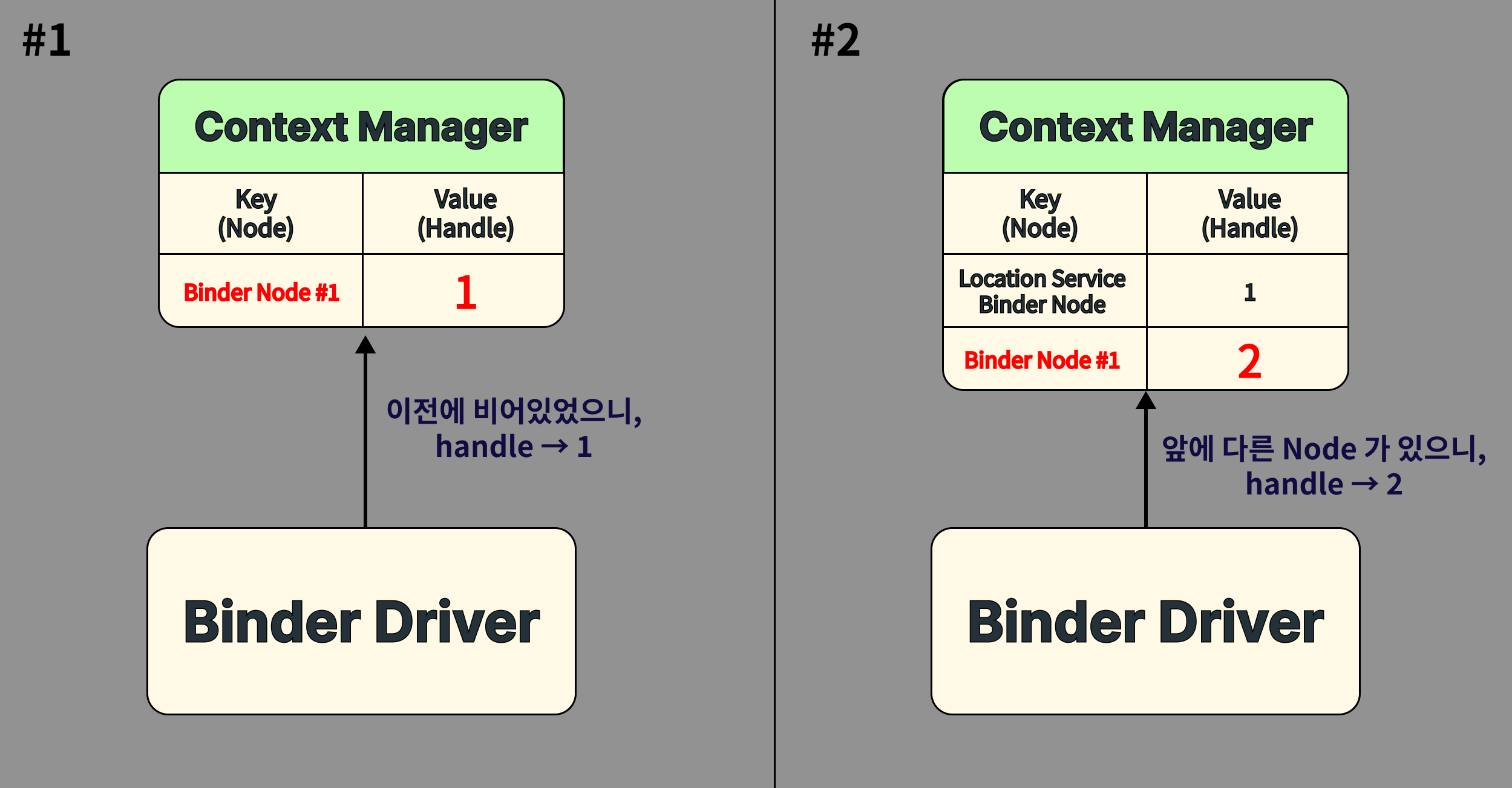

새로운 handle 을 할당하는 규칙은 매우 간단하다. Node 를 주입하는 시점에서 이미 등록된 Node 가 있다면, 마지막 순서로 handle 을 할당한다.

그렇다면 handle 은 무엇일까?

handle 은 클라이언트 프로세스가 서버 프로세스에 접근할 때 쓰는 Key 다. 클라이언트는 이 handle 번호만 알면 Binder Driver 를 거쳐 연결된 Node, 즉 서버 프로세스를 호출할 수 있다.

중요한 점은 Node 는 Binder Driver 내부에 단 하나만 존재하지만, 이 Node 를 가리키는 handle 은 프로세스마다 다를 수 있다는 점이다.

같은 Node 를 두고도 한 클라이언트는 handle 을 2번으로, 다른 클라이언트는 3번으로 설정할 수 있다.

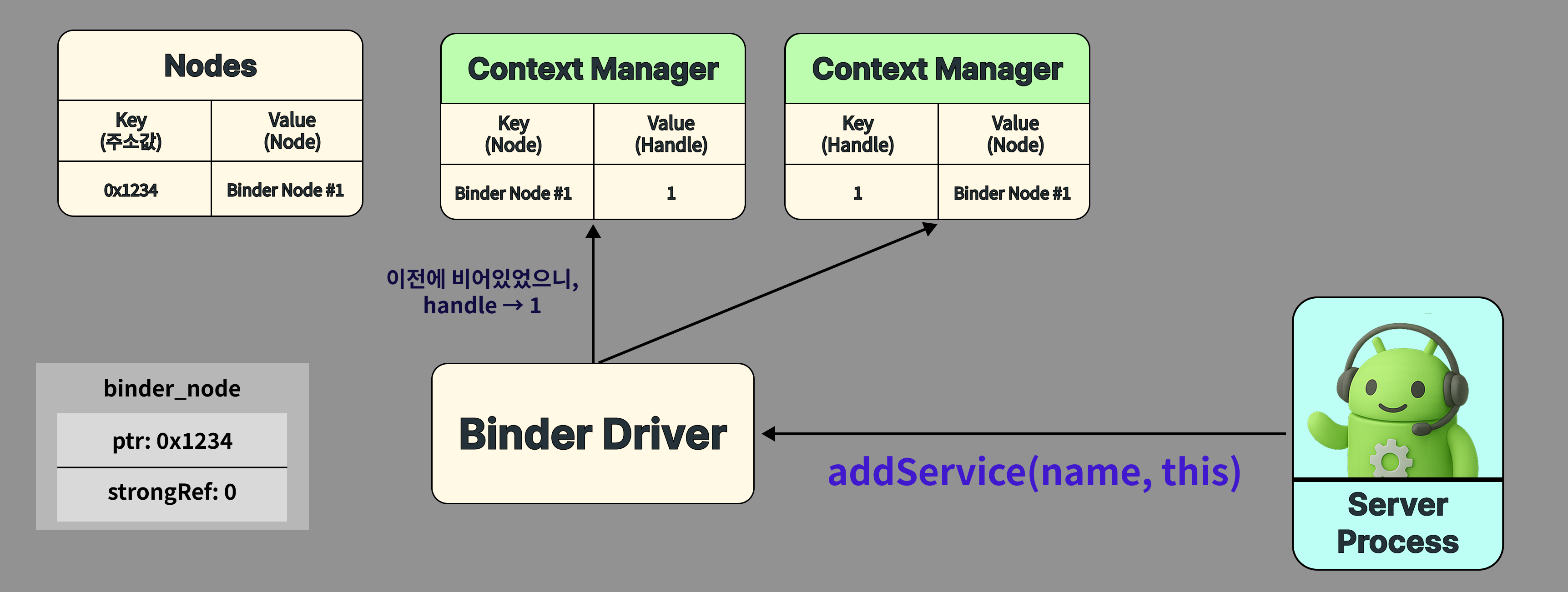

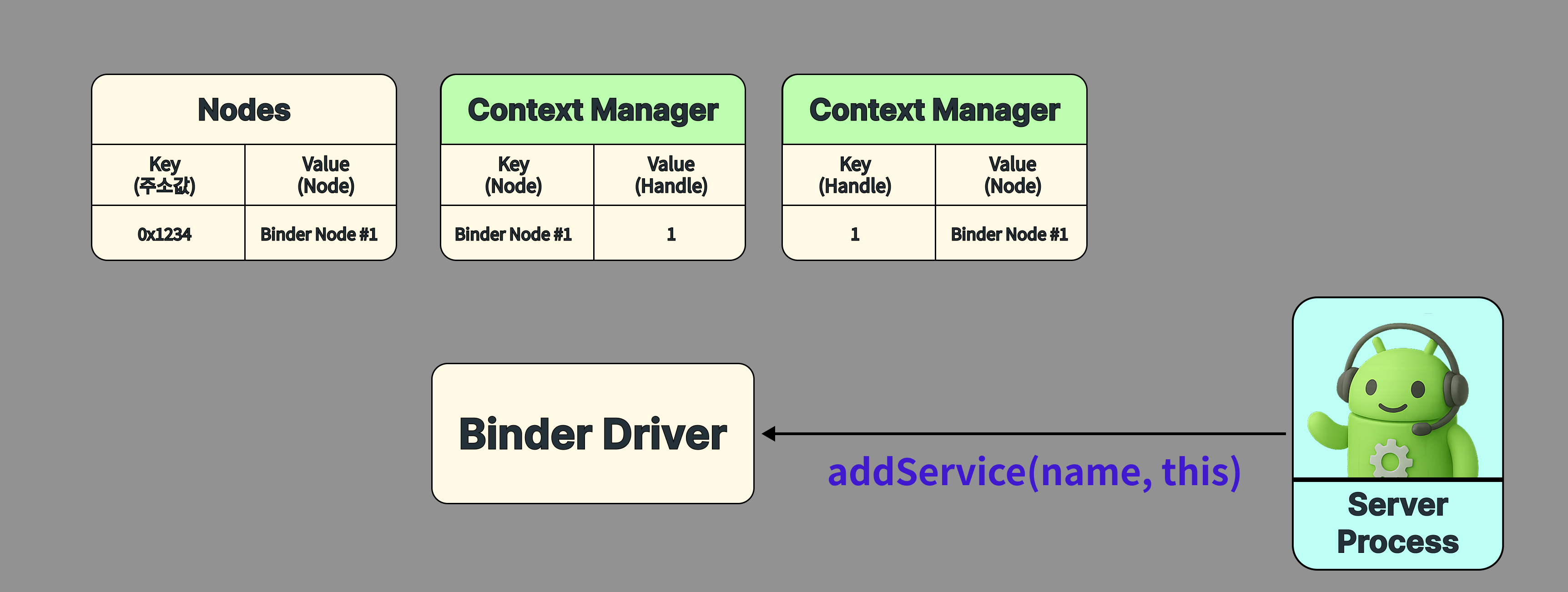

Node 를 생성하고 handle 까지 할당했다면, 이제 그 값을 두 개의 Map 에 저장한다. 하나는 Node 를 Key 로 하는 Map 이고, 또 하나는 handle 을 Key 로 하는 Map 이다.

두 Map은 각각 다음 상황에서 활용된다.

• Node 를 Key 로 하는 Map
  • 현 상황과 같이 서버 프로세스가 addService 를 호출하는 경우
• handle 을 Key 로 하는 Map
  • 추후 클라이언트 프로세스가 getService 를 호출하는 경우
  • 이 케이스는 다음 포스팅에서 상세히 다룬다.

Map 에 저장하는 과정까지 마쳤다면 Binder Driver 에서의 과정은 끝이다. 이제 handle 을 목표 지점인 Context Manager 로 전달할 차례다.

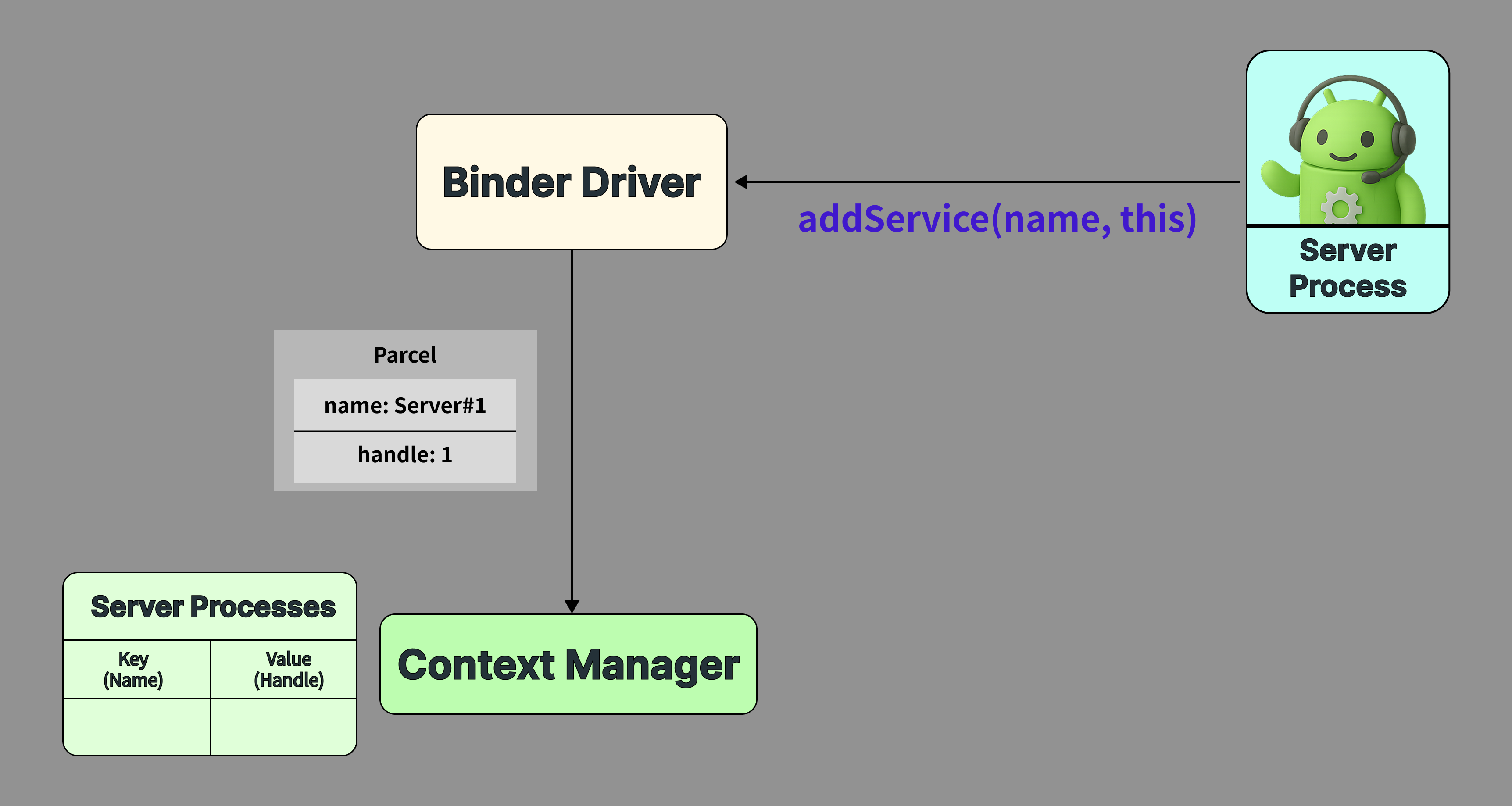

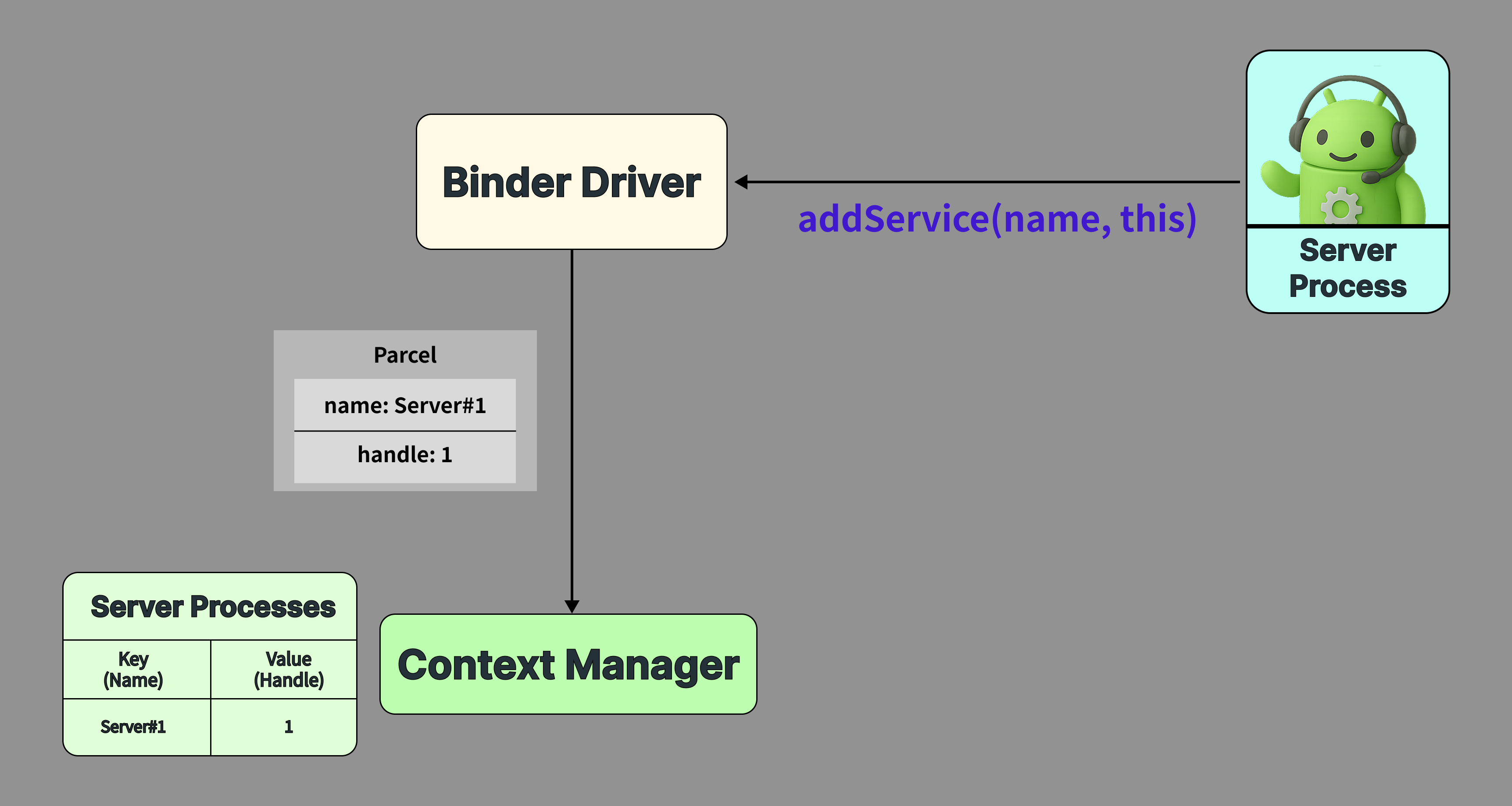

등록할 서버 프로세스 이름과 handle 을 Parcel 이라는 데이터 컨테이너에 담아 Context Manager 로 전송한다.

Context Manager 는 Parcel 을 분해하여 서비스 이름을 Key 로, handle을 Value 로 매핑하여 내부 Map 에 저장한다.

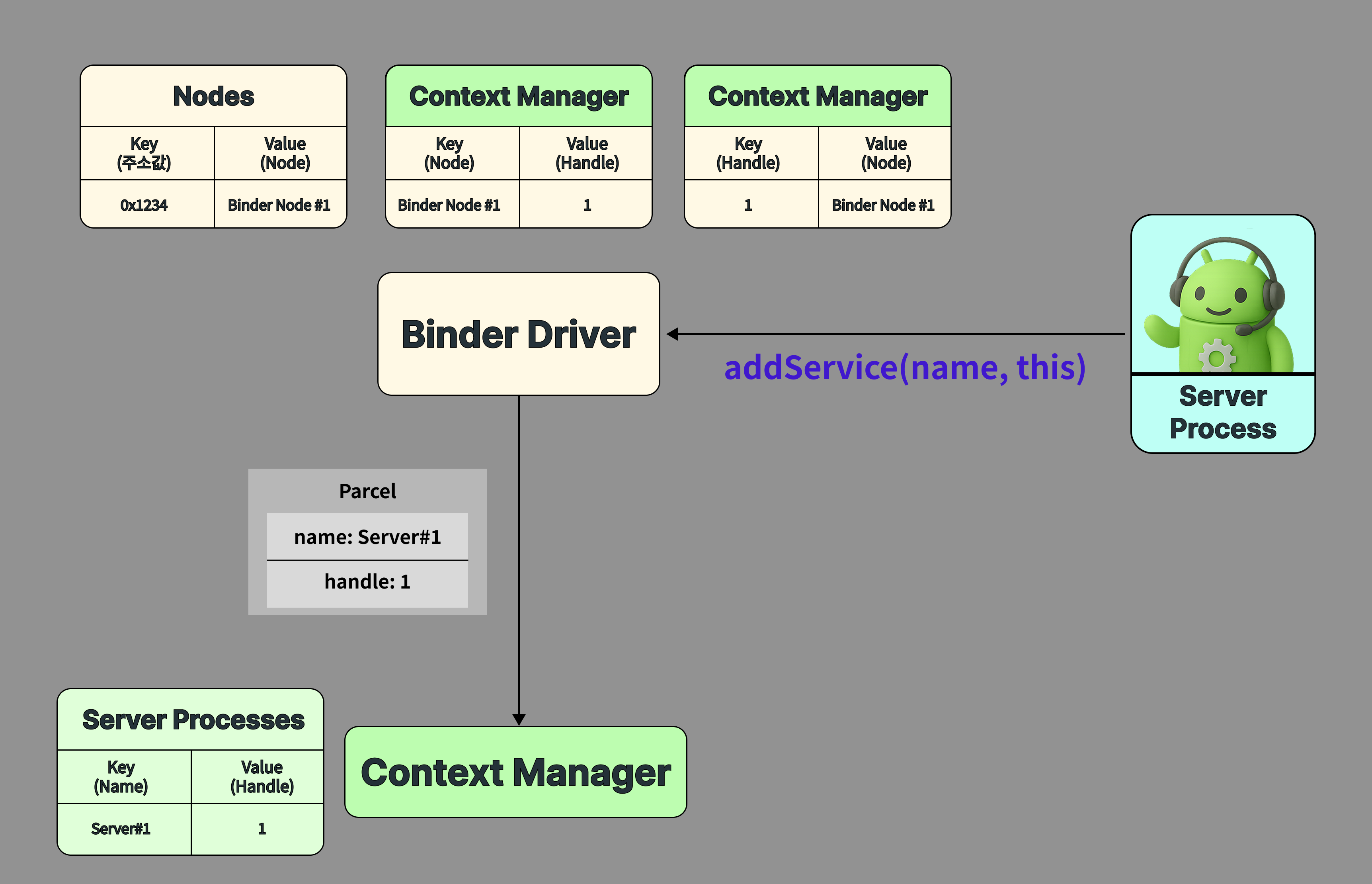

해당 과정까지 마치면, 결과적으로 가장 처음에 보았던 이미지와 같이 Context Manager 내부에 서버 프로세스가 저장된 것을 볼 수 있다. 이렇게 저장한 Node, handle 등의 데이터는 추후 클라이언트 프로세스가 서버 프로세스의 연산을 요청할 때 사용된다.

이번 포스팅에서는 Binder 통신이 본격적으로 시작되기 전, 준비 과정을 살펴봤다.

다음 포스팅에서는 클라이언트 프로세스가 getService 로 서버 프로세스를 찾고, 실제 데이터를 주고받는 과정을 다이어그램과 함께 자세히 살펴본다.
